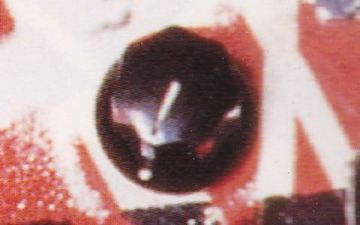

5150にて使われているボリュームノブ。クレーマー製ではない。
5150に酷似した1984にはストラト用のノブが使われているので、お得意のテキトー寄せ集めで
MXR用のノブが使われたというのが定説だ。
これがエディ本人機のノブ。 |
||||

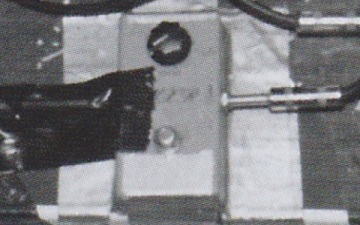

まだ白黒フランケン等を使っていた時期の1978年の エディの足元には、確かにMXR Phase90がある。 MXRが筆記体の様な、いわゆるスクリプトロゴが 使われている物だ。(当時はこれが標準) |
||||

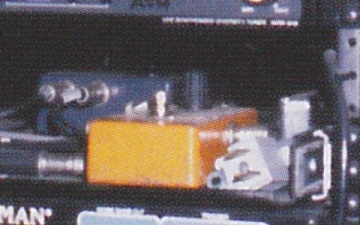

そして1993年のラック内に移動したPhase90。 ノブが違うものに変わっている。 このPhase90が1978年の物と同一と言う保証は全く無いし、 この外されたノブが5150に使われた証拠も無い。 が、 少なくともMXRのノブが余っていた事だけは確かだろう。 |
||||
これがスクリプトロゴ期のノブ。 スカート部についたポインターが「円」である事に注目。 エディもポインターは「円」なので、通説通り5150のノブは ポインターが「円」のMXR製エフェクターに付いたノブ であろう。 但し、ノブ自体もMXRが自社で作っている訳でもなく、Fenderも ムスタングやジャズベースで同様の7角形ノブを使っているので 当時の汎用ノブであったと思われる。 ちなみに ムスタング用やジャズベース用のノブはひと回り小さい様だ。 |
||||
こちらがスクリプトロゴを近年再生産したモデル。 ポインターが少し長い楕円になっている。 境目は不明だが、スクリプトロゴ期が丸、 ブロック体ロゴ期が楕円 というポインターのおおよその目安になると思う。 スクリプトロゴ+楕円ポインターも見た事があるし、 ノブにスリップ防止ラバーが被っていてポインターが 見えない場合もある。 決してスクリプトロゴだからと言ってポインターが円だと 信じない事だ。 |
||||

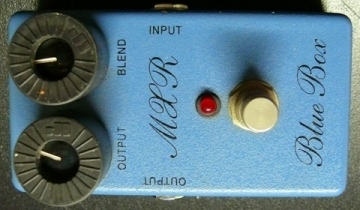

そしてオークションでゲットしたヴィンテージMXR BlueBox。 正直エフェクターの種類はどうでも良く、Phase90と違ってノブが 2つ付いているお得感で落とした。 もちろん、ラバーを外してポインターの見える写真を確認してからの 落札である。 |
||||

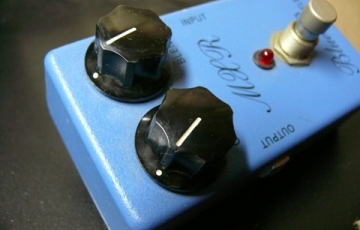

ラバーを外して確認。 バッチリ円形ポインター! |
||||

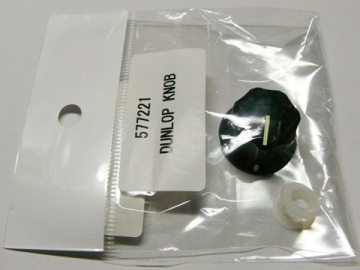

実はMXR用ノブは現行品であれば購入できる。 ALLPARTS JAPANの、577221という品番で、 名前はDUNLOP KNOBである。 恐らく、現行EVHウルフガングに付いているノブは この部品かと思われる このノブを使って新旧比較をしたい。 |
||||

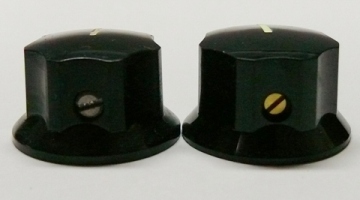

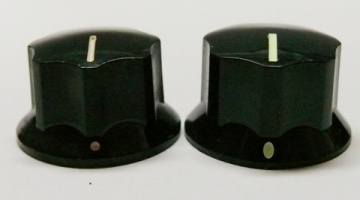

左が旧ノブ、右が新ノブ。 ポインターが円と楕円で明らかに違う。 その他は、外観でこの状態では パッと目に違いが見つけられない。 |
||||
正面から。 ノブの高さ 旧ノブ:15.13o 新ノブ:15.2o ほぼ誤差の範囲であろう。 スカート径は 旧ノブ:φ25.21o 新ノブ:φ25.25o こちらも誤差の範囲。 |
||||

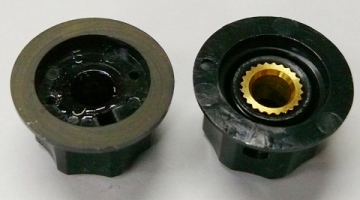

固定ビスは同一の様で違う。 旧ノブ:鉄製No8(インチ規格) 新ノブ:ブラス製M4(ミリ規格) 互換性は全くない。 |
||||
材質も違う。 旧ノブ:ベークライト 新ノブ:樹脂(ABS?) スカート部の仕上げがベークライトの証拠だ。 素材を練って柔らかくし、型に入れて整形する。 樹脂は型へ流し込むので、ランナーに繋がっていた ゲート跡が残っている。 |
||||

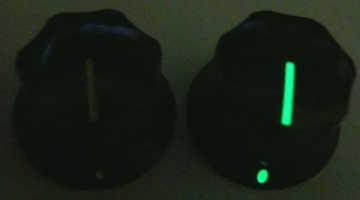

さらに大きな違い。 新ノブの白いポインター塗料は蛍光塗料になっている。 目的は暗いステージ対応なのであろうが、意外と保持時間が 短い。 |
||||
結論 リアルノブを狙うならスクリプトロゴの円形マーカーのノブを探す。 MXRのコンパクトエフェクターであれば同じものが使われている様だ。 もちろん、ノブ目的であれば、動作しないジャンクでも良いし、新ノブに交換してエフェクターは 再度出品しても良いだろう。(ノブ交換を明言するのは大人のマナーw) ポインターの丸くらい気にしないのであれば、ALLPARTSのDUNLOP KNOB(577221)を購入すれば良い。 税抜き500円で購入できる。 |
