究極の白黒ストラップ用ピックガード

白黒フランケンの象徴の一つ、テキトーに作られたピックガードを

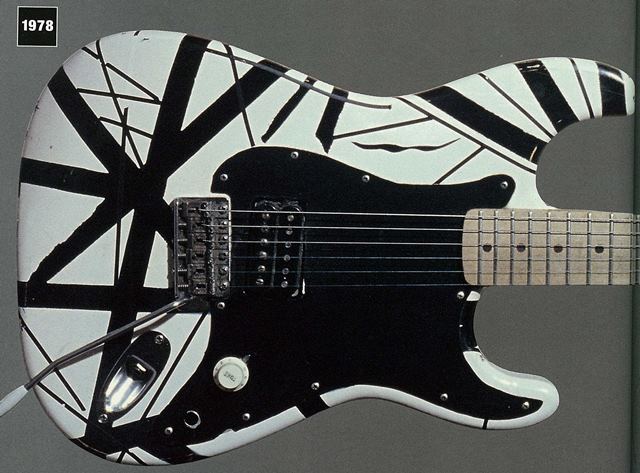

多くの写真を基に寸法を割り出し。微妙な形状を含め、きちんと再現してみました。

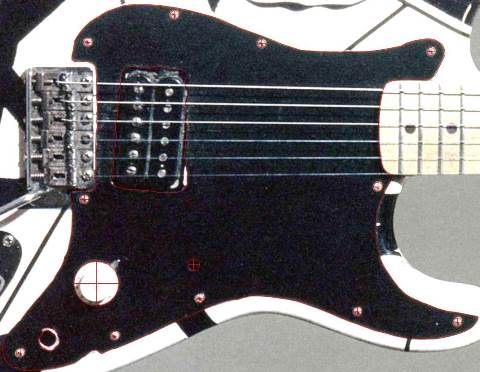

まずは写真からアウトラインをトレース。
赤い線がその外形。
また、穴もセンターが出る様に十字を入れて工夫しています。

出来上がった画像→PDFファイル

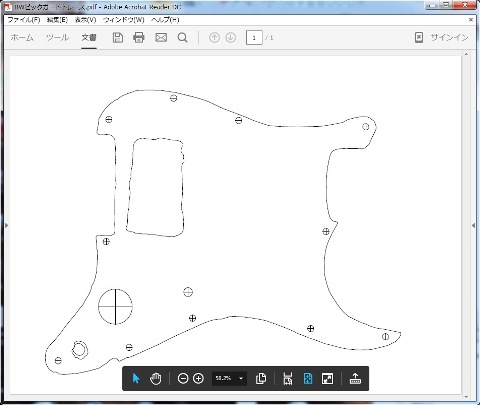

前項リンクのpdfをダウンロードして開くとこんな感じです。
添付は実寸大にしているのでA3サイズ。

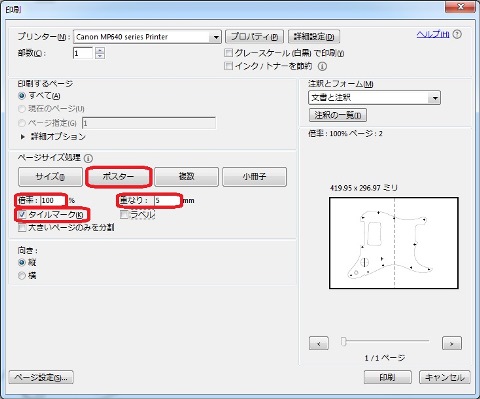

こんな感じでポスター印刷をすると、A4を2枚で印刷できます。
ストライプの巻き方は

太いラインは
http://music.geocities.jp/make_a_franken/Ultimate-detail-EVH/stripe/index.htm
を参照して下さい。

細いラインは

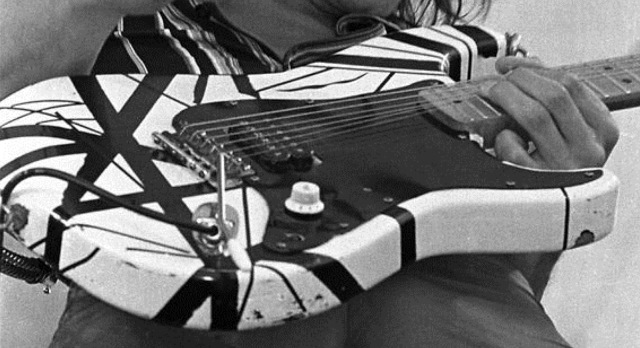

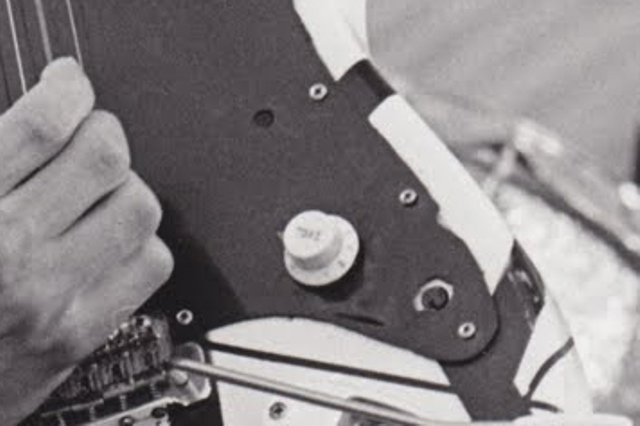

下記の各方向からの写真を参照願います。
塗装プロセスは割愛します。
通常、オーバーコートする場合は着色自体は
狙った色が出るまでの繰り返しで、せいぜい
薄く3コート位ですが、エディが吹いた様子を
再現するためにもしかりと厚く着色。
要は、オーバーコート無しでも色が簡単に
削れない厚さまで吹きました。

そして今回は、
付けたラインが広がったり欠けたりし難い様、
3発だけ模様保護オーバーコートかけてます。
また、ラインを維持するために、本来後から
テープ張りする細線も、今回は塗装で再現。
この2点は本人機と違いますが、あえて保護用
として採用しています。
そして完成状態。

せっかくなので爆撃機ストラップと
一緒に撮影しました。
