STEINBERGER GL2T(モドキ)

STEINBERGER GL2T(モドキ)のEVHストライプを作る。

素材はHohner G2Lで、基本的にはスタインバーガーのロープライスバージョンみたいな物なので、固体自体は
GL2Tとほぼ同一である。
違いはもちろん、カーボングラファイトボディではなく木でできている。が、こんなにちいさいボディなのに(だからこそ?)
スルーネック構造になっている。これはむしろ良い物を拾ったような気分♪
もう一つの大きな違いはトランストレムかどうか。トランストレムとは和音を保ったままアームダウンできるのであるが、本機にはできない。
今回はリアル再現よりも雰囲気重視でチャッチャとやってみたい。
(リビングに置いて気楽に使えるギターが先に欲しかった。ZO-3を置いてはあるものの、ショートスケールなのでちょっと・・・)

とはいえ、何もこだわらなかったら面白くない。
今回こだわるのが外観上の相違点。知っている人には致命傷!(気にならない人にはなんでもない、ほんの些細な差)
スタインバーガーがカーボングラファイトの中空構造であるが故に、ピックアップのマウントにエスカッションを使っていない。
一旦天板(ボディトップ)を外し、天板に空けた穴を使ってピックアップ〜ジャックまでの電気系統を取り付けてから天板を戻す構造なので
ピックアップやポットは天板に直に付けられる。なので、固定用中継として使われているエスカッションや、コントロールキャビティ用の裏蓋は存在しない。
ボディトップ全体が「ストラトのピックガードと同じ」と思ってもらえば良いと思う。
が、オールウッドのホーナーはレスポールと同じ構造となるため、エスカッションが無いとピックアップの取り付けが成立しない。

そこで今回は・・・・
エスカッションなし仕様に改造する!

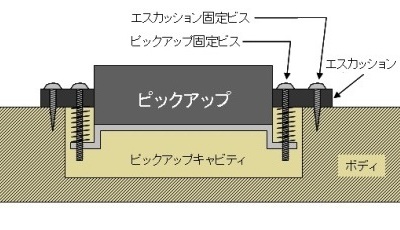

これが元のエスカッションマウント方式。
なんてことは無い普通のマウント方法
要はレスポールと一緒。

細かな位置関係に矛盾はあるが、あくまでわかりやすい図にした結果ですので、この図についてはノークレームノーリターンww

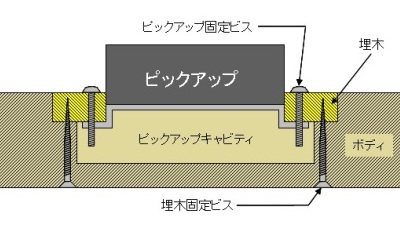

代替案として、
埋め木をエスカッション代わりとしてピックアップをマウント。

裏面にビスの頭が出るが、元々スタインバーガーにはあり得ないコントロールキャビティの裏蓋が存在するので、裏面はすでに諦めている。
表面の外観をそれらしくするのが今回の目的なので、それも良し。

ピックアップの取替えや、ピックアップのダイレクトマウントもできそうなので、むしろ音は良くなるのでは?と考える。

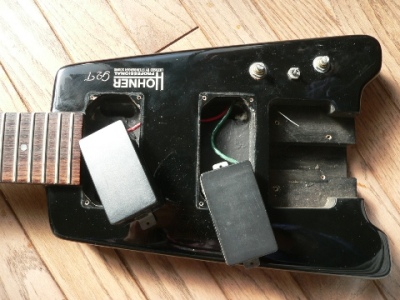

部品を外し始めたところ。
VOLやセレクターの位置は、本家GL2Tと一緒なのが救いww

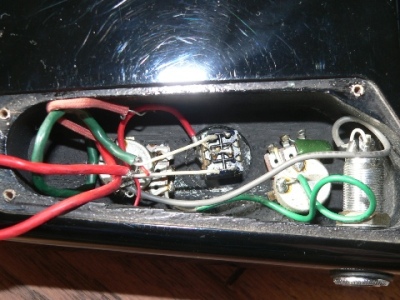

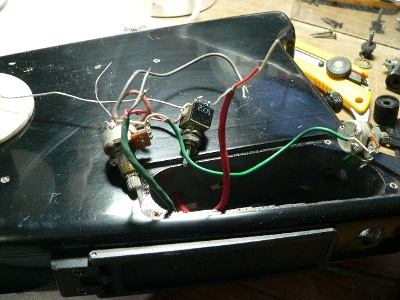

コントロールまわり。

一度ほとんどの配線を外すので記録として撮影。

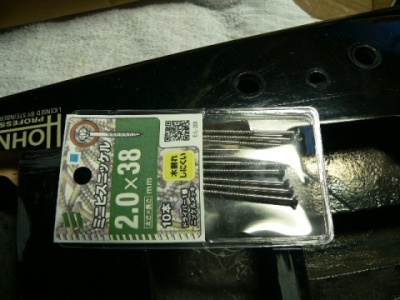

埋め木を裏から固定する為のビス。
コレだけ細ければOK!

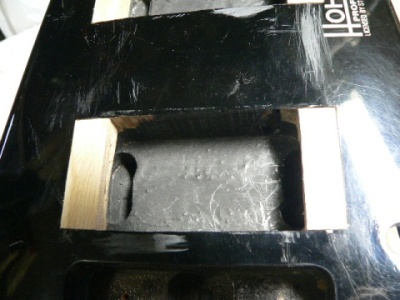

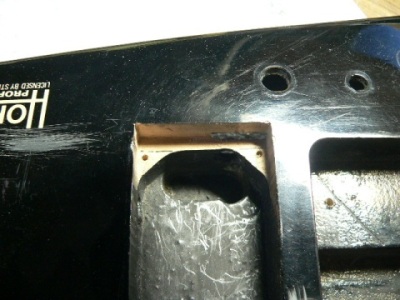

埋め木用にザグる。
10mmほど掘り下げた。

で、こちらの面から埋め木用のビス穴をボール盤で真っ直ぐ空けた

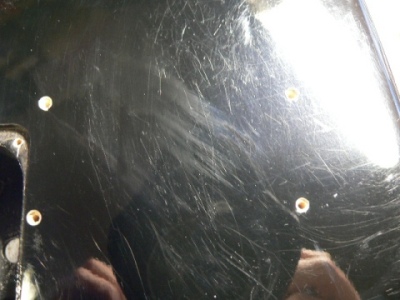

裏面はこんな感じ。

穴径をきちんと決め、皿ビスの頭が1mm程度埋まる様に
頭の受けを掘っておく。
埋め木を作ってきっちりと位置を合わせ、上記ビスにて固定する

埋め木の素材は栓(セン)

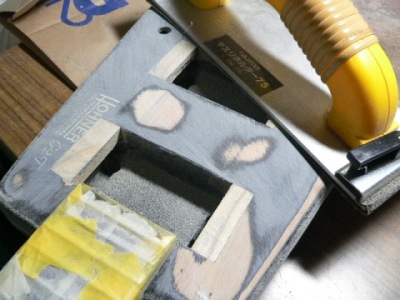

埋め木を固定した所で、塗装を剥がし、
表面が均一になる様にサンディングする。

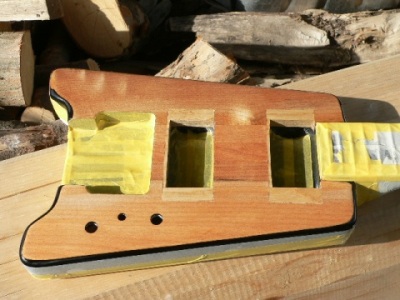

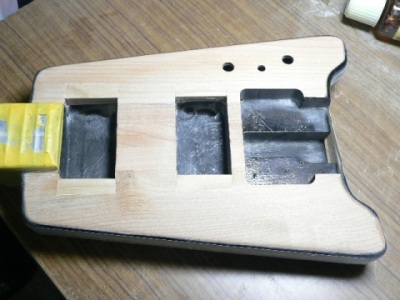

仕上がった状態。
埋めた箇所は意外と目立たない・・・と思う

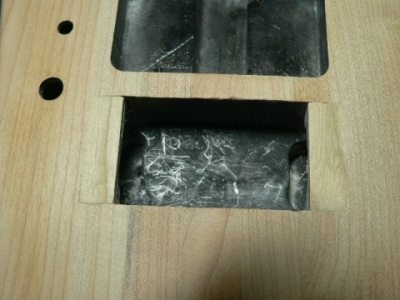

埋めた部分をアップで。
写真の上側がボディエンド側。
今回の塗装はちょっと違った試み。

自宅用にカンタンに仕上げられるようにやってみる。
もちろん使うのは油性缶スプレーのみ。

まずはラッカー3回吹き
一旦黒を吹く。

目的は着色ではなく、表面の凹凸を露骨に判るように
してみたかった為。

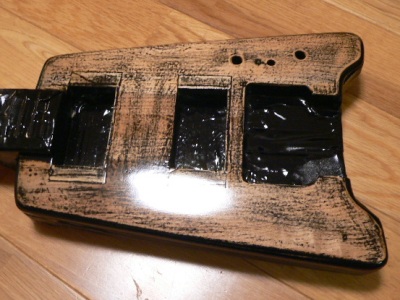

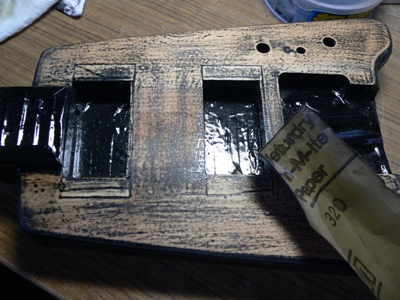

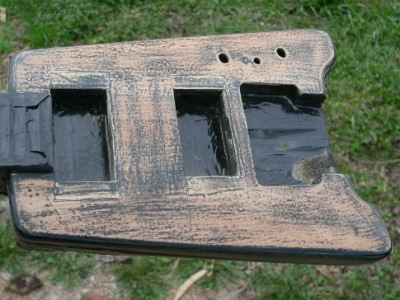

320番耐水ペーパーで表面をならす。
凹んでいる所に黒が残る

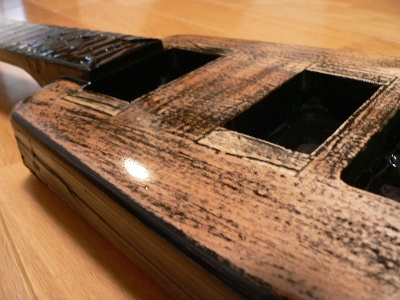

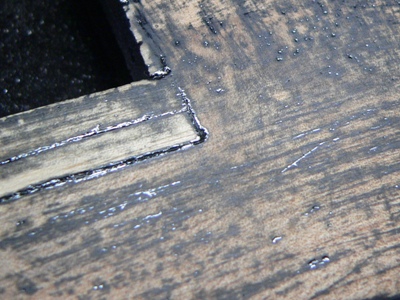

拡大するとこんな感じ。
キズや導管部分のテカリが判り易い。
もっとも、この後に黒で潰すから出来る方法。

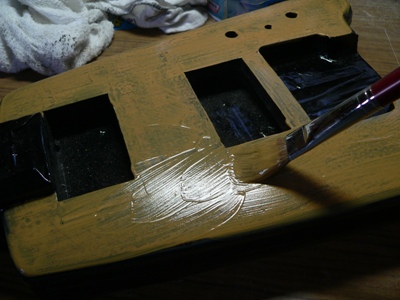

砥の粉をベタベタ。
しっかり乾かしてから、円を書くように砥の粉を拭き取り
クリアを一発。
クリア一発で日没だったためにここまで。
わりと効率的に表面が滑らかになったと思う。
ちょっと斜めから透かせて見るとこんな感じ。

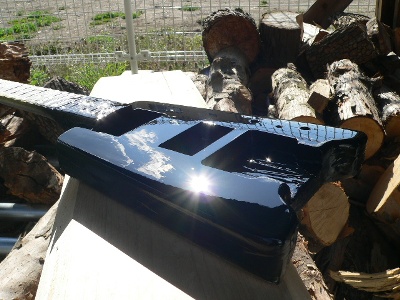

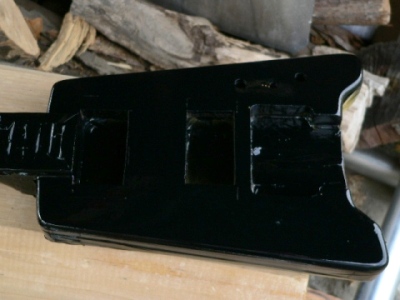

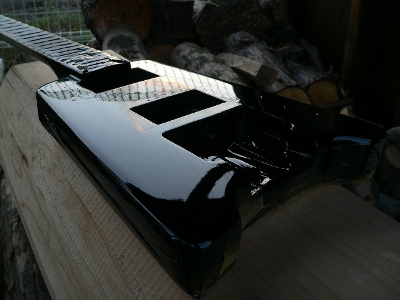

黒2発!

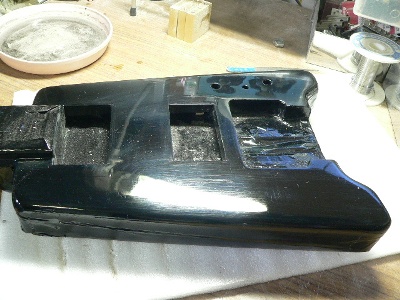

塗りたてはいい感じにテカるww

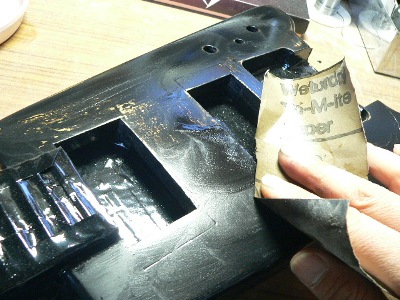

気になる凸凹が見えたのでもう一度馴らす
#320耐水ペーパーでクルクル
で、もう一度黒をちょっと厚塗り
#2000耐水ペーパーまでかけ、軽くコンパウンド。
まだ上に吹くので軽くヘアラインが入るくらいにしておく

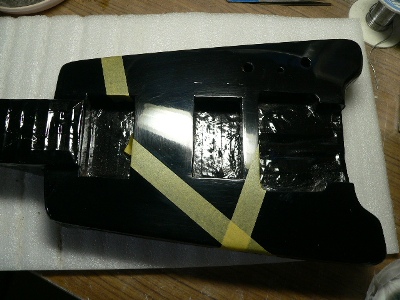

いよいよマスキング!
スタインバーガーの写真って殆どないので、今回はフランケンみたいな緻密な事はせず、雰囲気重視でマスキングをする。

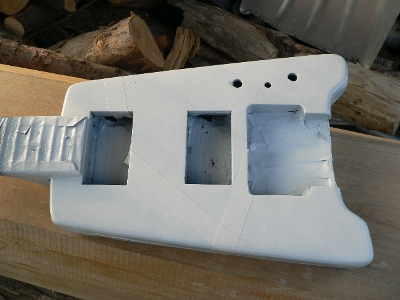

白を厚塗り2発!

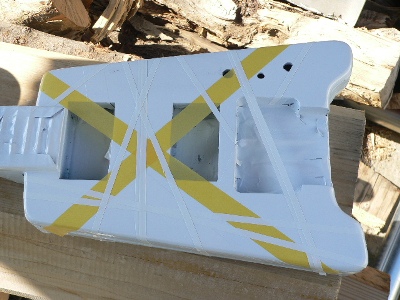

一晩置いてから赤用のマスキング。

ここで発覚!

同じだと思っていたVOL位置やPU、アームユニットの
位置がスタインバーガーとホーナーと違っていた!
いまさら気がついた所で後戻りするのも大変なので、(実はスプレーが終わりかけているので)雰囲気重視でマスキングをする。

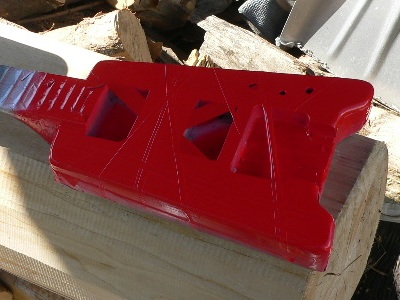

赤2発厚塗り!
厚塗りとは言ってもニトロセルロース系の油性ラッカーなので乾燥後の塗膜は非常に薄い。
この後のサンディングでオーバーサンドしない程度に厚塗りは必要。

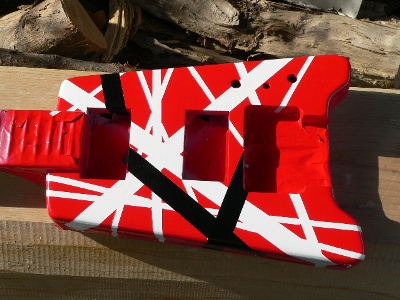

マスキングテープ剥ぎました!

剥いだ後にこのカラーリングが現れると、いつもながら感動して悦に入ってしまう。

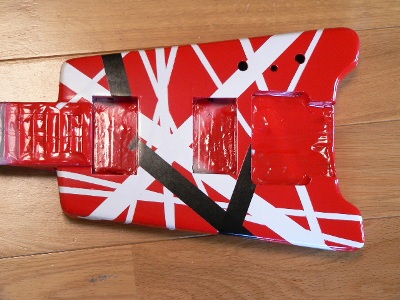

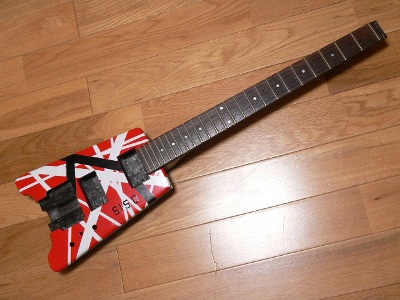

屋内で改めて撮影。

ストライプは全体的にもう少し細めでも良かったかと思いつつ、雰囲気重視なのでまずは納得。
細かく見ていくと矛盾はある・・・

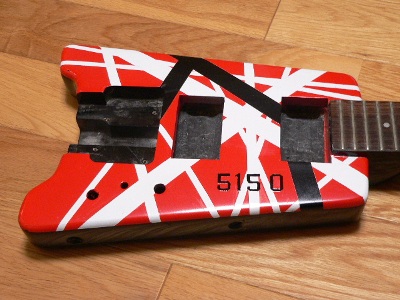

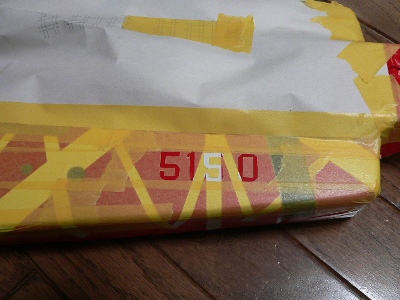

5150はマスキングしてペイントで再現。

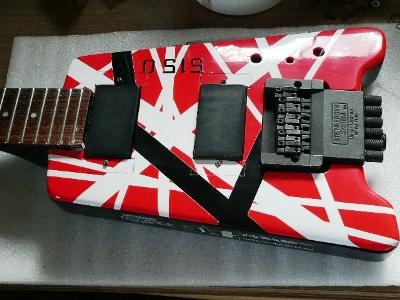

こんな感じになりました。
ボディをアップで♪
埋め木を取り外してピックアップの取り付けを開始。

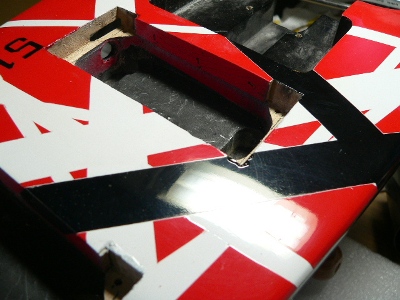

取り外し時に境目の塗料が欠けたので補修。
蛍光灯映り込みの上が補修したところ。

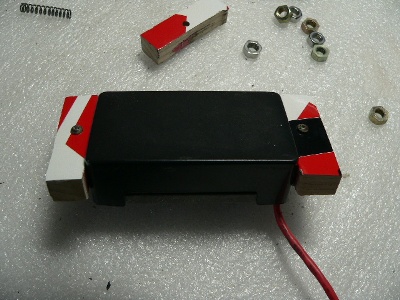

ピックアップと埋め木を合体。
要は、
裏固定式木製エスカッション。

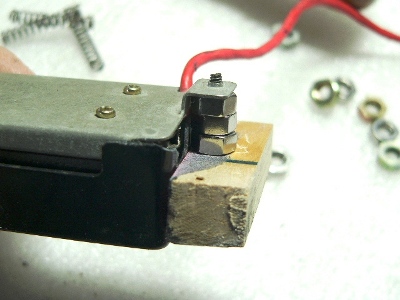

意外とピックアップの足まで遠かった・・・
きちんと採寸せず、適当にやった末路です。
バネを使うとエディではないので、M5用ボルトを3個貫通させ
PUを固定した
はんだ付け&配線中。
とりあえず弦を張ればすぐ使える状態に。

ただ、埋め木の境目が気になる・・・

多分このギターはPU交換しないので、境目は
埋めてしまおう!
でもいざと言うときには外すことができるからOK!
